Kesalahan yang sering terjadi waktu belajar ventilasi: hafal satu sistem, lalu coba terapkan di semua kasus. Hasilnya? Ketika ada ruang yang tidak bisa diperlakukan sama, bingung sendiri.

Padahal ada tiga sistem ventilasi yang berbeda — dan ketiganya bisa dipakai sekaligus dalam satu bangunan, tergantung karakter tiap ruangnya.

Sistem pertama: one-side ventilation

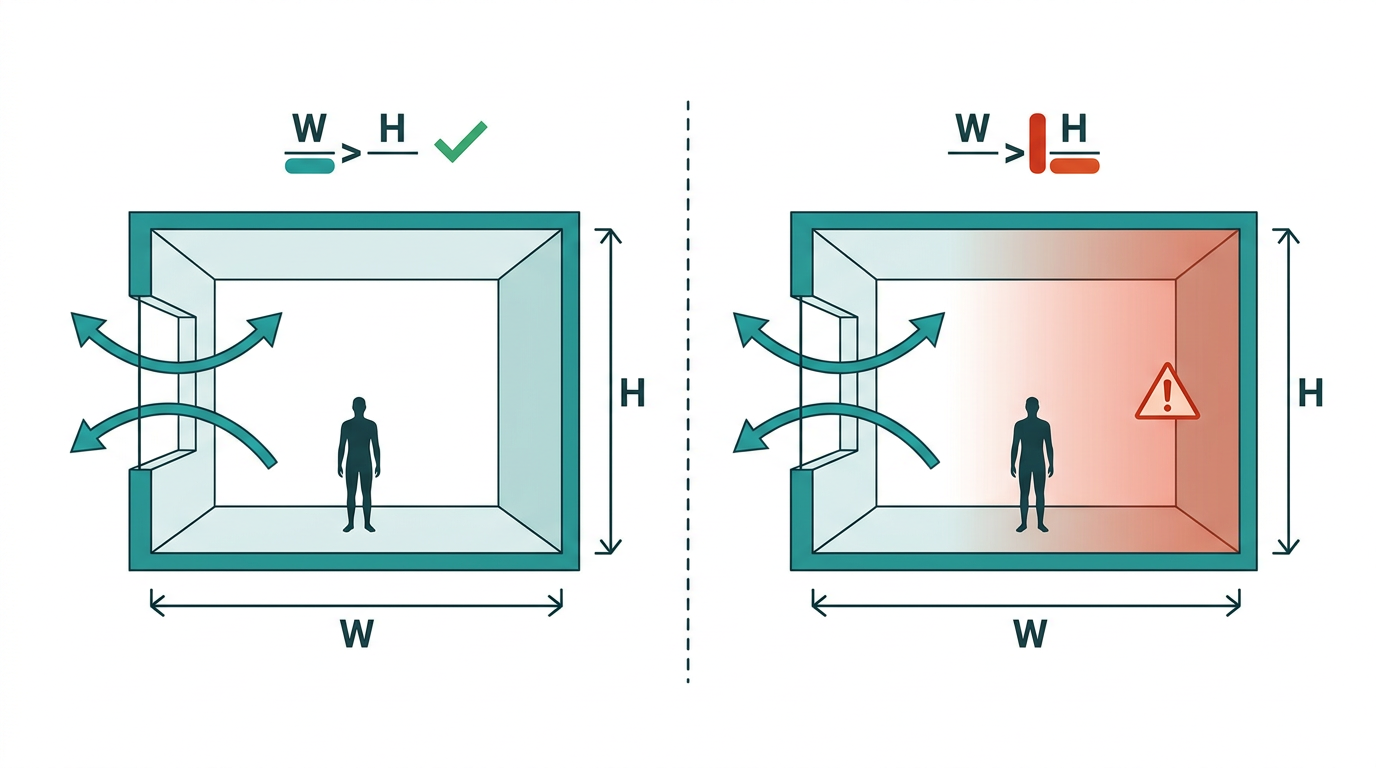

One-side ventilation dan batas dimensinya

One-side ventilation adalah sistem paling sederhana — bukaan hanya ada di satu sisi ruangan. Udara masuk dan keluar dari arah yang sama.

Banyak yang mengira ini solusi yang tidak ideal, tapi sebenarnya boleh dipakai — selama dimensi ruangannya memenuhi syarat. Beberapa standar internasional memberikan batas yang cukup jelas:

  • CIBSE (Inggris): lebar ruang maksimal 2,5 kali tinggi ruang
  • MS 1525 (Malaysia): lebar ruang kurang dari 6 meter
  • Green Mark (Singapura): lebar ruang maksimal 2 kali tinggi ruang

Intinya: one-side ventilation cocok untuk ruang yang relatif kecil dan tidak terlalu dalam. Kamar tidur standar, ruang kerja pribadi, atau toilet biasanya masih memenuhi syarat ini. Untuk ruang yang lebih besar, sistem ini tidak akan cukup efektif.

Sistem kedua: cross-ventilation

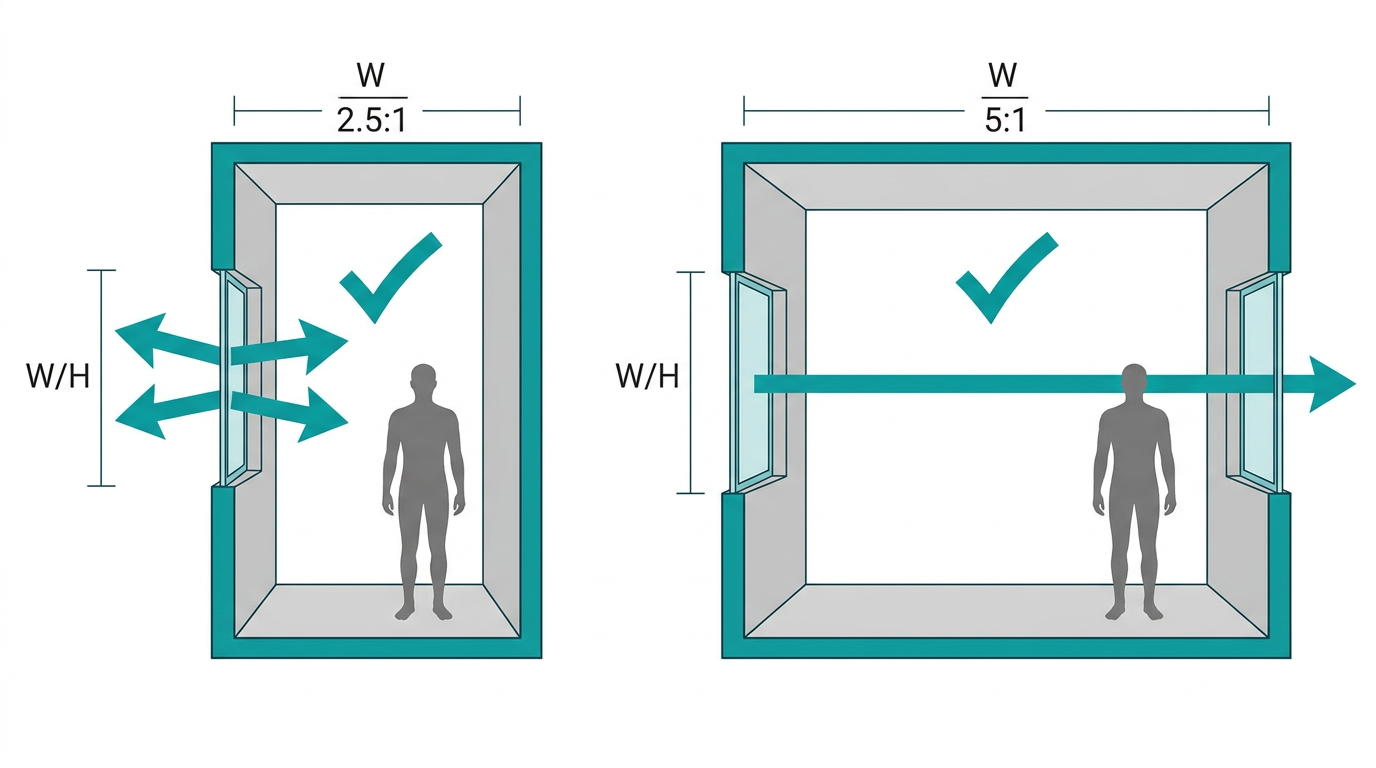

Cross-ventilation dan perbandingan standar dimensi

Ketika ruangan terlalu besar untuk one-side ventilation, saatnya beralih ke cross-ventilation — dua bukaan di sisi yang berhadapan, satu sebagai inlet dan satu sebagai outlet. Udara mengalir menembus ruangan dari satu sisi ke sisi lain.

Standar yang berlaku untuk cross-ventilation lebih longgar karena sistemnya memang lebih efektif:

  • CIBSE: lebar ruang maksimal 5 kali tinggi ruang
  • MS 1525: lebar ruang kurang dari 12 meter
  • Green Mark: lebar ruang maksimal 5 kali tinggi ruang

Angka-angka ini kira-kira dua kali lipat batas one-side ventilation — masuk akal karena dua bukaan berhadapan menghasilkan aliran yang jauh lebih aktif dibanding satu bukaan saja.

Yang perlu diingat dari artikel sebelumnya: rasio ukuran inlet dan outlet berpengaruh besar pada efektivitasnya. Outlet yang lebih besar dari inlet menghasilkan aliran yang lebih kencang — bukan sebaliknya seperti yang sering diasumsikan.

Sistem ketiga: stack effect

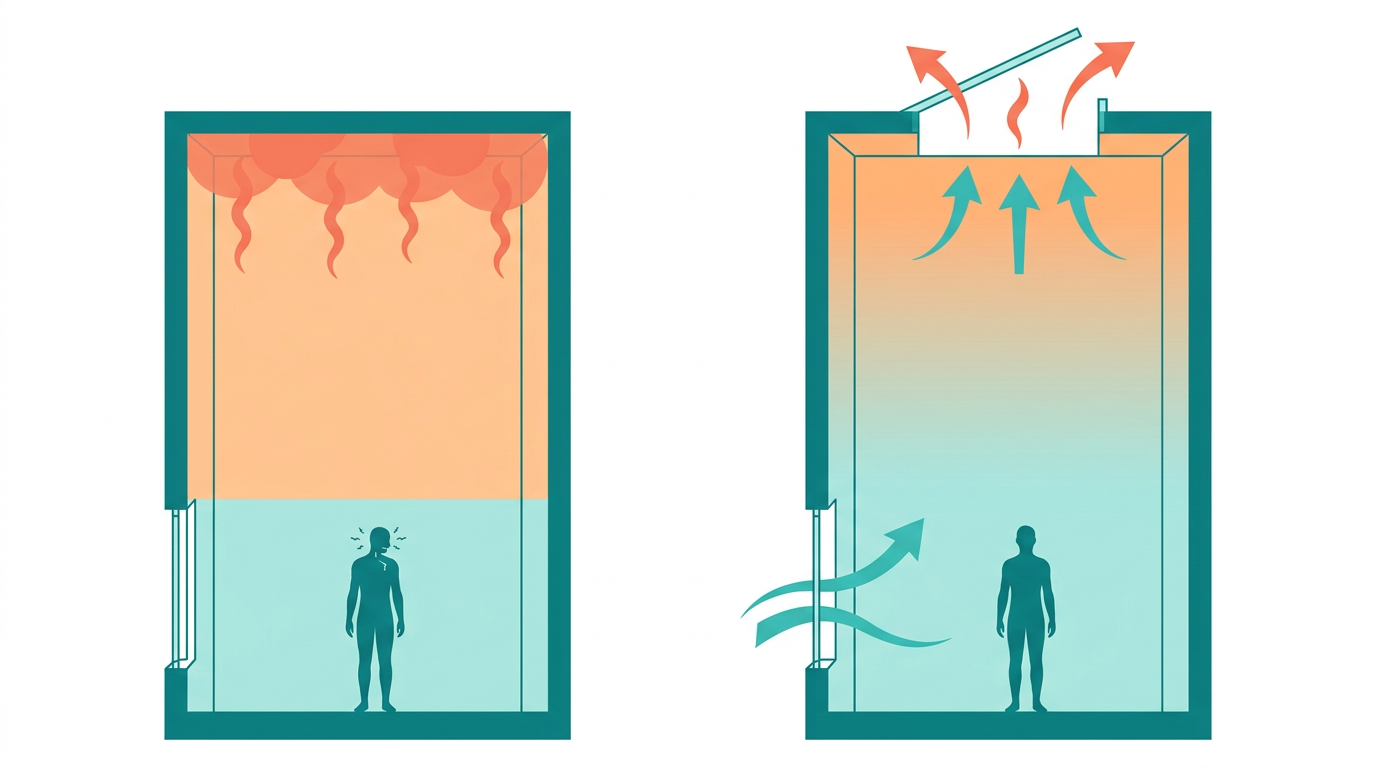

Stack effect di ruang tinggi

Ada situasi di mana cross-ventilation horizontal tidak bisa bekerja optimal — misalnya di ruang yang sangat tinggi seperti void, tangga, atau atrium. Di sini, pertimbangan vertikal menjadi sama pentingnya dengan horizontal.

Stack effect bekerja berdasarkan sifat fisika udara: udara panas lebih ringan dari udara dingin, sehingga secara alami bergerak ke atas. Kalau di bagian atas ruang tidak ada bukaan, udara panas akan terus menumpuk di dekat atap dan ruangan menjadi semakin tidak nyaman meski ada jendela di bawah.

Solusinya: tambahkan bukaan di bagian atas ruang — bisa berupa jendela clerestory, ventilasi di bawah atap, skylight yang bisa dibuka, atau void yang terhubung ke atas. Udara panas keluar dari atas, digantikan udara yang lebih segar dari bawah.

Ini juga yang menjelaskan kenapa bangunan tropis tradisional hampir selalu punya elemen bukaan di area atap — bukan estetika semata, tapi respons terhadap iklim yang sudah terbukti selama ratusan tahun.

Ketiganya bisa dikombinasikan

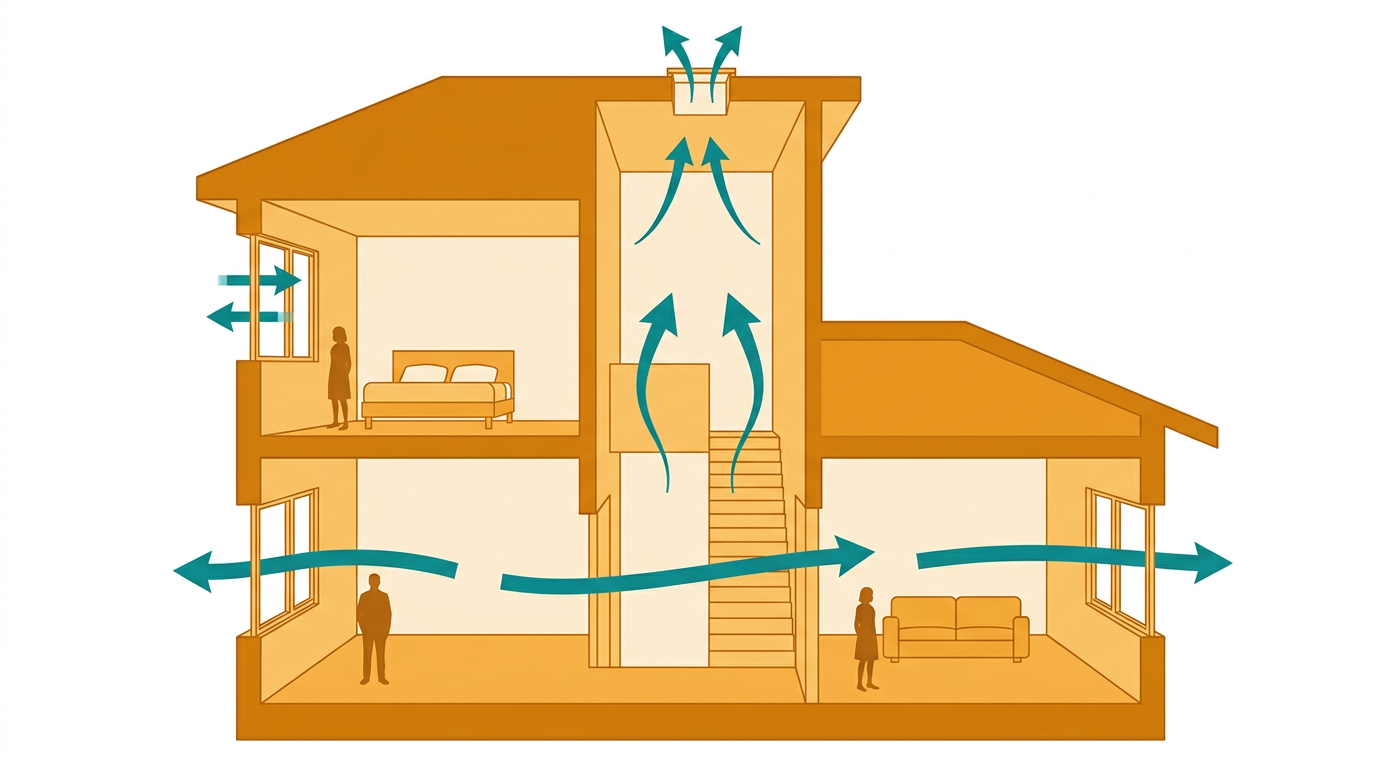

Kombinasi tiga sistem dalam satu bangunan

Satu hal yang perlu ditekankan: ketiga sistem ini bukan pilihan yang saling mengecualikan. Dalam satu bangunan yang kompleks, ketiganya bisa hadir sekaligus di ruang-ruang yang berbeda — bahkan bisa bekerja bersamaan dalam satu ruang yang besar.

Bayangkan rumah dua lantai dengan void di tengah. Area kamar tidur di lantai atas yang ukurannya kecil mungkin cukup dengan one-side ventilation. Ruang keluarga di bawah yang lebih lebar membutuhkan cross-ventilation. Void-nya sendiri perlu bukaan di bagian atas untuk memanfaatkan stack effect dan membuang udara panas yang terkumpul di sana.

Tiga sistem, satu bangunan, masing-masing dipakai sesuai karakteristik ruangnya.

Kenapa pemahaman ini penting sejak awal?

Kalau hanya tahu satu sistem, setiap kasus yang tidak cocok dengan sistem itu akan terasa seperti masalah tanpa solusi. Padahal yang sebenarnya terjadi adalah: solusinya ada, hanya butuh sistem yang berbeda.

Mahasiswa yang memahami ketiga prinsip ini akan lebih fleksibel dalam menghadapi berbagai kasus desain. Ruang sempit yang tidak memungkinkan cross-ventilation? One-side dengan dimensi yang tepat bisa jadi jawaban. Ruang tinggi yang butuh sirkulasi lebih baik? Stack effect bisa diintegrasikan. Bangunan besar dengan banyak program ruang yang berbeda? Ketiganya dikombinasikan sesuai kebutuhan masing-masing zona.

Keputusan ventilasi yang baik selalu dimulai dari membaca konteks ruang dulu — baru memilih sistem yang paling sesuai.

Kesimpulan

Ventilasi bukan urusan satu formula untuk semua kasus. One-side ventilation cocok untuk ruang kecil dengan batasan dimensi yang jelas. Cross-ventilation dibutuhkan ketika ruang lebih besar dan memungkinkan dua bukaan berhadapan. Stack effect relevan untuk ruang tinggi di mana udara panas perlu jalur keluar ke atas.

Memahami ketiganya — dan mengetahui standar dimensi yang berlaku untuk masing-masing — membuat proses desain jadi lebih terarah dan solusinya lebih tepat sasaran.
